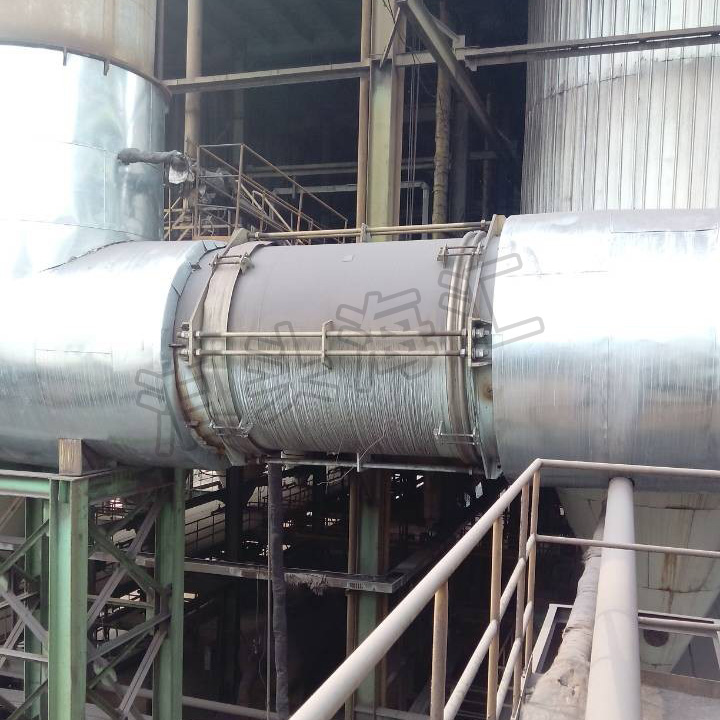

大拉桿橫向型波紋補償器

大拉桿橫向型波紋補償器也是一種典型的串聯補償器,而且串聯補償器的補償方向均相同,因此不需各補償器進行約束。因為其補償位移是靠大拉桿約束傳遞變形,而非補償器變形后再靠大拉桿進行約束。需要注意的是:

1)大拉桿補償器的大拉桿需承受管道的盲板推力,因制造廠未考慮大拉桿承受盲板推力而造成補償器被拉直的事故已不鮮見;小拉桿橫向型波紋補償器的小拉桿則不需承受管道的盲板推力。

2)采用大拉桿橫向型補償器的Z型和L型管系,靠近補償器的支架需考慮留有管道的活動間隙,以便補償器形變。

3)大拉桿橫向型波紋補償器的橫向位移量X與其長度L成正比,即X=tgα·L(α為補償器容許的變形角度)。管路設計時需充分考慮這一因素。
