直管壓力平衡式補償器受力分析

直管壓力平衡式補償器屬于壓力平衡式波紋膨脹節，它通過本身的結構設計能產生與盲板力大小相等的內壓反力，克服了管線由內壓產生的盲板力，使管線盲板處的固定支架不車燈受內壓盲板力的作用。

壓力平衡式波紋膨脹節主要用于設備與設備相連接的管道或設備的進出口的管道，減小設備（固定支架）的受力。

設備只承受膨脹節位移時產生的剛度反力，與內壓產生的盲板力相比，剛度中比盲板力小幾十倍，使設備的固定變得簡單可行。

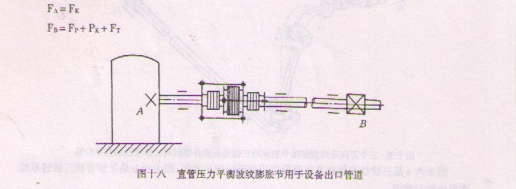

圖十八是直管壓力平衡式波紋膨脹節用于設備出口管道，此時，設備不受盲板力的作用，但另一側不是盲端，而力平衡式膨脹節自身產生一個與盲板力大小相等、方向相反的平衡力將作用在固定支架B上，固定支架B應按主固定支架設計。
