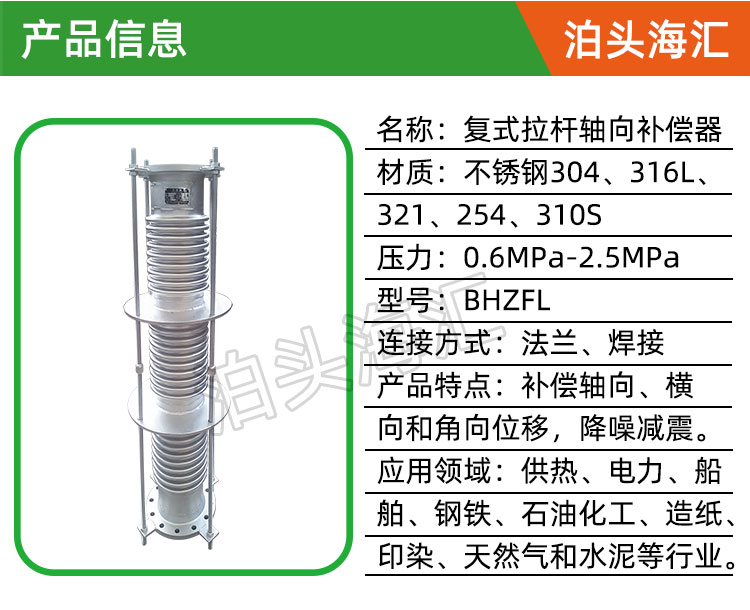

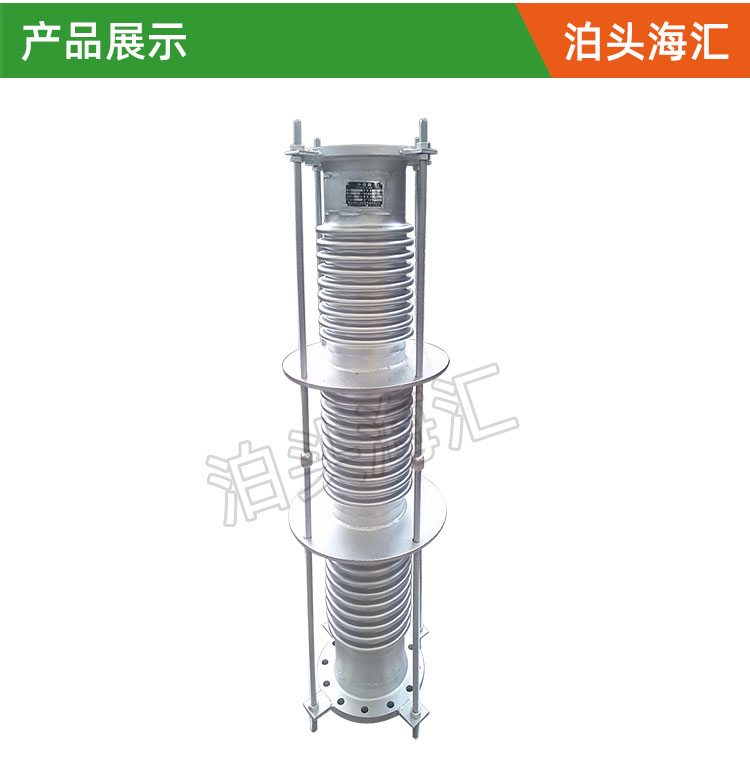

一、復式拉桿波紋補償器（BHZFL型）結構特點：

復式拉桿波紋補償器由兩個（或兩個以上）波紋管和端管以及導向桿構成。用以吸收來自管線的軸向位移，它具有抗彎能力和導向作用，以膨脹節在工作時波紋管不至失穩，但導向桿不可承受內壓推力。安裝后應將兩端的限位螺母調整到額定補償量值或較大一點的位置，但不可拆除。該類波紋膨脹節具有大補償量、良好的自導向性等優點，主要補償空間橫向及軸向位移，應用在各工作管路上。

二、復式拉桿補償器型號：本廠生產DN32—8000mm，壓力級別0.25—2.5Mpa

三、復式拉桿補償器連接方式：1、法蘭連接式　2、接管連接式

四、產品軸向補償量：18-400mm

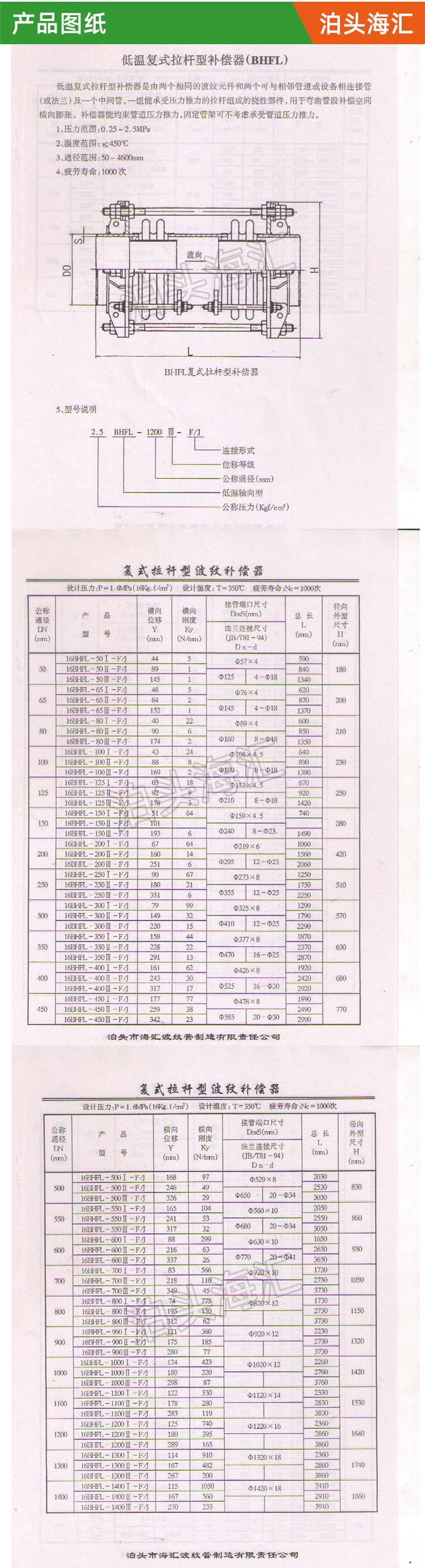

五、型號示例：

舉例：0.6FSL200×12J

表示：工作壓力為0.6MPa，通徑DN=200mm，波數為12，接管連接的復式拉桿波紋補償器。

六、應用說明：

1、復式拉桿補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。

2、樣本中所給補償量均為疲勞次數1000次的軸向補償量。

3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。
